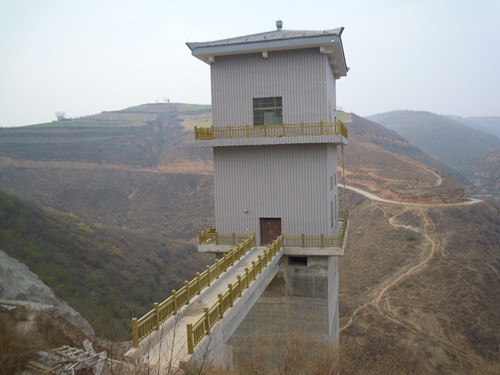

工程概况： 放水塔位于桩号0-021.0～0 000.00m，由闸室段、塔筒段和塔顶启闭机房三部分组成，顺水流方向长21m，垂直水流方向宽9m，底板高程680.0m,建基面高程676.50m，塔基置于弱风化砂岩上，塔基厚2.5m，上部启闭机平台高程721.70m，塔筒墙体最小壁厚为1.5m，塔顶设两层框架启闭机闸房，塔顶高程737.90m，放水塔总高45.2m。塔内依次设一扇平面事故检修闸门和一扇弧形工作闸门，平面检修闸门孔口尺寸4.5m×3.6m（宽×高），弧形工作闸门孔口尺寸4.5m×3.2m（宽×高）。平面检修闸门采用qpg1250kn-43m固定卷扬式启闭机。弧形工作闸门采用qhsy-1000kn/400kn-4.9m深孔弧门液压启闭机，布置在塔内。
